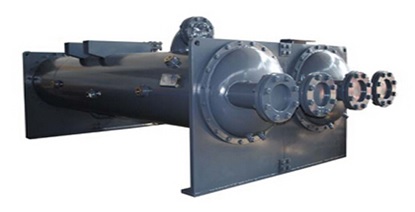

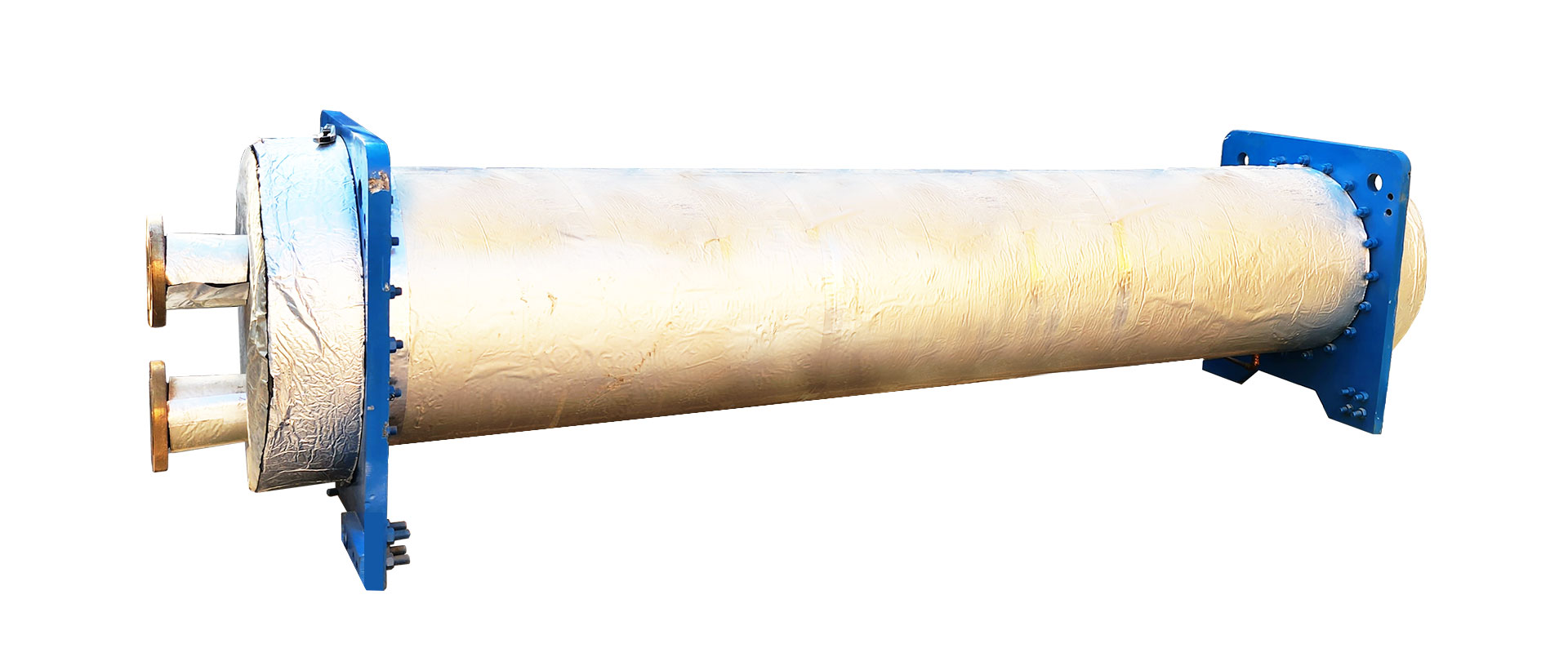

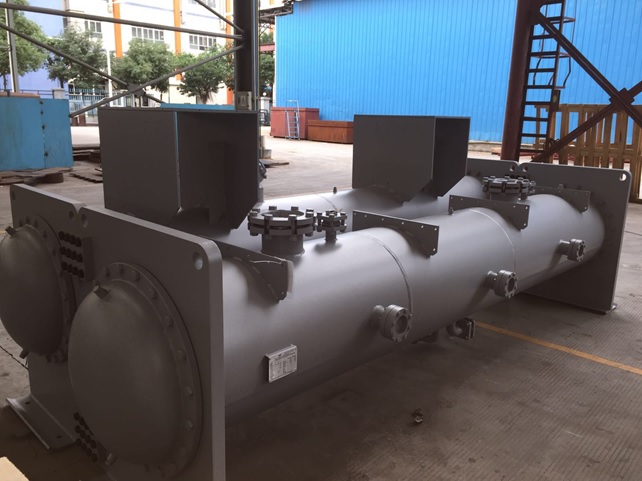

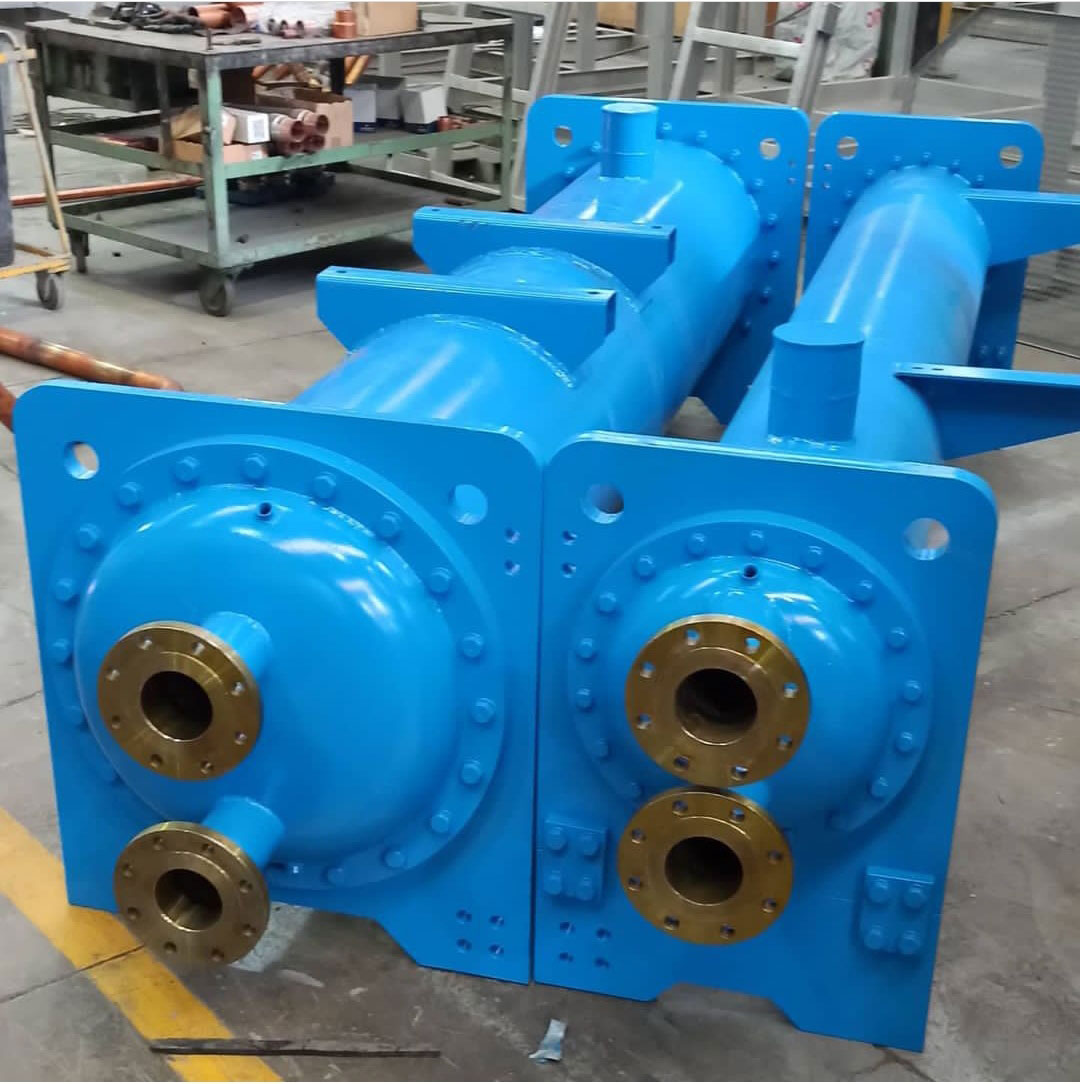

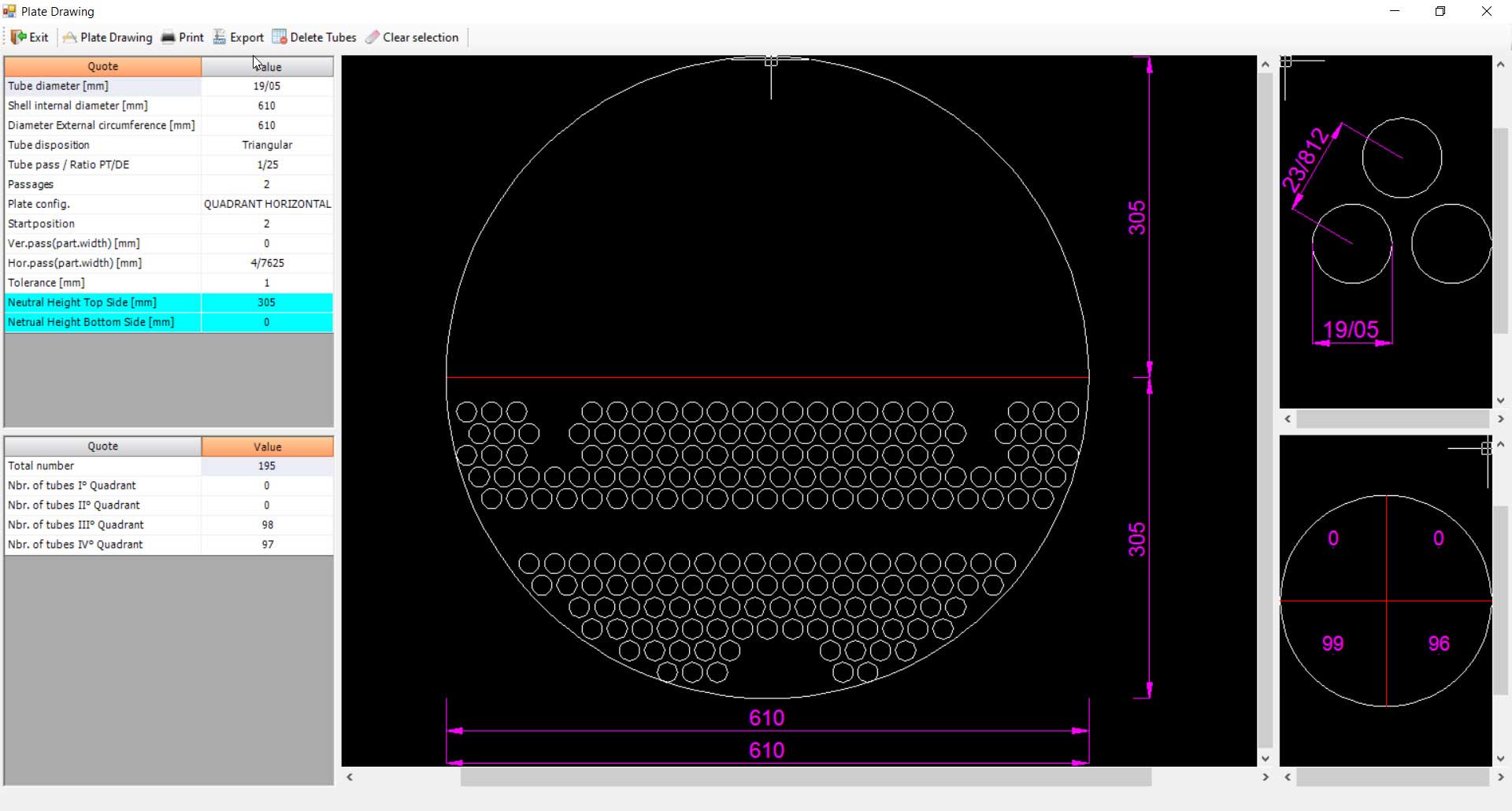

مبدل‌های فلودد

Flooded Evaporator

نحوه عملکرد مبدل فلودد(مستغرق – غرقابی)
در اواپراتور فلودد، مبرد که از قسمت زیرین وارد پوسته شده با گرفتن حرارت از آب در جریان در لوله های مسی ، تبخیر شده و بدین ترتیب مبرد تبخیر شده از قسمت بالای پوسته خارج و مبرد مایع همچنان در قسمت پایینی پوسته جمع شده و برای تبخیر شدن ، حرارت را از آب جاری در لوله ها می گیرد. نکته اینکه در حدود 70 درصد حجم درون پوسته را مبرد مایع اشغال می کند و مبرد مایع به علت جمع شدن در قسمت پایینی پوسته این فرصت را پیدا می کند تا به طور کامل با آب درون لوله ها تبادل حرارتی داشته باشد. مقدار مبرد موجود در پوسته توسط یک سیستم کنترل ترکیبی (کنترلر سطح مبرد و شیر انبساط الکترونیکی) همواره در سطحی بهینه نگهداری می شود تا انتقال حرارت بهینه بین مبرد و آب صورت بگیرد

مبدل های فلودد در چندین مدل مختلف طراحی و ساخته میشوند



۱- مبدل های فلودد ثقلی

۲- مبدل های فلودد به صورت اسپری

۲-ظرفیت و توان ورودی مورد نیاز یک کمپرسور اسکرو برای دو نوع اواپراتور Flooded و DX که در شرایط یکسان ، کمپرسور چیلر فلودد با دریافت فقط ۳٫۶ کیلووات توان ورودی بیشتر حدود ۱۳٫۱ درصد ظرفیت بالاتر خواهد داشت که به معنی بالاتر بودن EER (Energy Efficiency Ratio) یا به عبارتی مصرف انرژی کمتر برای ایجاد تناژ برودتی مشخصی است.
۳- با توجه به اینکه بیشترین مشکل اواپراتورها در طول زمان ، ایجاد رسوب و گرفتگی در مسیر آب است و باعث کاهش راندمان سیستم می شود ، چنانچه آب از درون لوله ها جاری شود (به جای پوسته) برای سرویس های دوره ای تنها کافی است که اتصالات ورودی و خروجی لوله های مسی باز شده و با روش مکانیکی و یا شیمیایی (فرچه های برقی و …) به آسانی این رسوبات پاکسازی شود.

مزایا اواپراتور فلودد نسبت به DX

۱-در صورت نصب کمپرسور یکسان بر روی دو سیستم اواپراتور فلودد و DX شاهد بالاتر بودن ظرفیت سیستم و بالاتر بودن EER در چیلر فلودد هستیم. بخاطر غوطه ور بودن لوله های آب در مبرد مایع و انتقال حرارت زیاد بین مبرد در حال جوش و آب ، اختلاف دمای بین مبرد و آب خروجی از اواپراتور در حدود ۱٫۵ درجه سانتی گراد است. در حالی که این اختلاف دما بین مبرد و آب خروجی از اواپراتور DX حدودا بین ۴ تا ۵ درجه سانتی گراد است. در نتیجه وقتی دمای خروجی آب در هر دو سیستم روی یک درجه یکسان تنظیم شود ، مبرد ورودی به کمپرسور چیلر فلودد دمای بالاتری خواهد داشت.

کاربرد چیلر فلودد

اواپراتور نوع فلودد به علت راندمان بالاتری که نسبت به مبدل های dx برای چیلر به ارمغان می آورد در تناژ های بالاتر از نظر صرفه و هزینه معقول تر است در نتیجه بیشتر در چیلرهای ظرفیت بالا مورد استفاده قرار می گیرد.

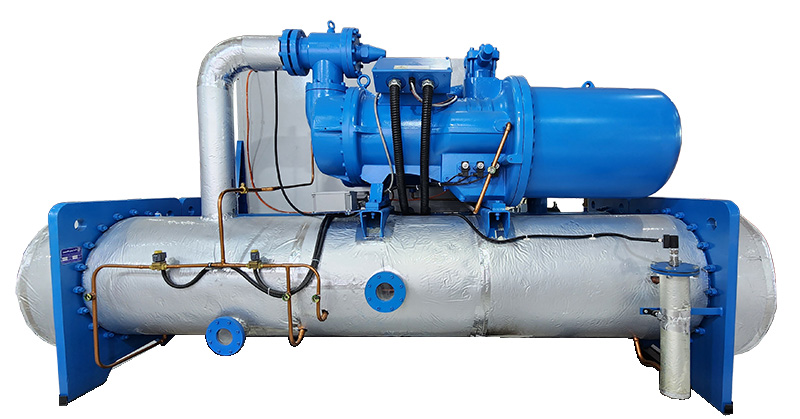

چیلر فلودد:

در چیلر های فلودد به دلیل دمای تبخیر بالاتر نسبت به چیلر های انبساط مستقیم cop بالاتری به دست میآید .اما در چیلر ها با تناژ کمتر از 150 تن واقعی هزینه ساخت و مصرف مواد اولیه چیلر های فلودد بسیار بالاتر از چیلر انبساط مستقیم خواهد بود و در مقایسه با مقدار رادندمان بالاتر نسبت به چیلر انبساط مستقیم باز هم همواره اکثر مهندسان و مشاوران تاسیسات هزینه اولیه را به مصرف انرژی ترجیح میدهند و در مقام انتخاب از مبدل های انبساط مستقیم برای تناژ های کمتر از 150 تن تبرید و چیلر های فلودد در تناز های بالاتر از 200 تن تبرید استفاده مینمایند

توصیه:

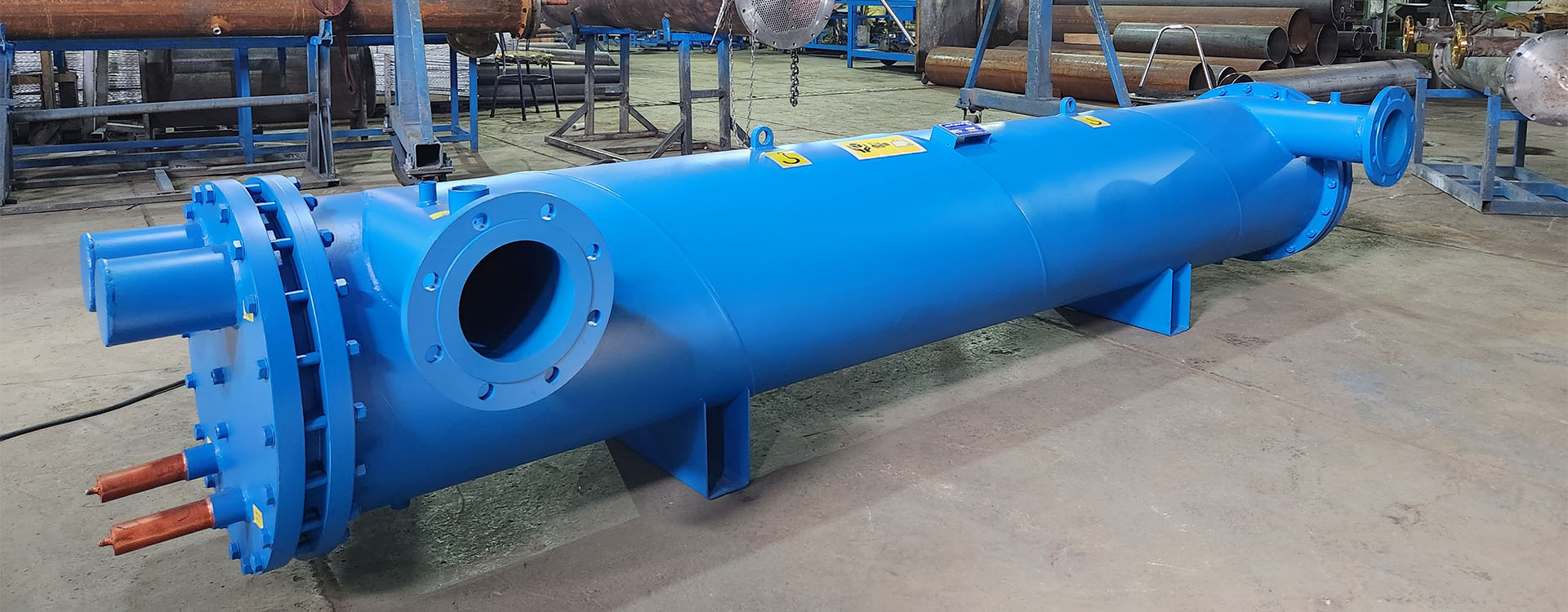

شرکت آسا مبدل کاسپین به عنوان سازنده انواع مبدل های پوسته و لوله ای تجربه طراحی و ساخت و راه اندازی تعداد قابل توجه ای مبدل اواپراتور از نوع فلودد را برای سازندگان صاحب نام صنعت تهویه مطبوع کشور داشته است
همچنین تعمیر و بازسازی مبدل های فلودد مورد استفاده در چیلر های وارداتی طی سالهای گذشته باعث کسب تجارب گرانبهایی در آشنایی با نقاط ضعف و نقاط قوت سازندگان معتبر جهانی شده است
به عنوان راهنمایی  ، توصیه و پیشنهاد میگردد در تناژ های بالاتر از ۲۰۰ تن واقعی از مبدل فلودد استفاده شود و همچنین اگر چیلر سازی هستید که  با منطق کنترل و اتوماسیون کمپرسور های سانتریفوژ  و مساله دقیق برگشت روغن  oil Management control در کمپرسور های اسکرو تسلط کافی ندارید از این مدل مبدل در پروژه های خود استفاده ننمایید

معایب اواپراتور فلودد نسبت به DX

۱- در چیلر فلودد باید حجم زیادی مبرد تزریق شود چونکه مبرد مجبور است درون پوسته اواپراتور جمع شده و لوله های آب را احاطه کند. در نتیجه قیمت چیلر بالا می رود و یکی از مهمترین دلایلی که کمتر از این نوع استفاده می شود همین بالاتر رفتن قیمت چیلر است.
۲- به دلیل قوطه ور بودن مایع مبرد درون پوسته به همراه روغن کمپرسور ، کنترل برگشت روغن یکی از حساس ترین و کلیدی ترین بخش های طراحی و ساخت مبدل های فلودد است .
۳- ابعاد نهایی اواپراتور فلودد نسبت به DX در ظرفیت مشابه ، بزرگتر است و به فضای بیشتری برای نصب آن نیاز است.
